¶ 工具
Conch Hotend X1/P1热端、H2.0 内六角扳手、7.0开口扳手
¶ 具体步骤
¶ 步骤一. 拆下完整的热端组件
- 进入屏幕的设置界面，确保热端温度在50℃以下，然后关闭电源。
- 打开工具头前盖并将其移到一边或将工具头前盖端子取下。
- 取下陶瓷加热片、热敏电阻、热端风扇的插头。
- 使用 H2 内六角扳手拧下靠近喷嘴散热器顶部的 2 个螺丝。
- 将电线从塑料线夹中移出并卸下整个热端组件。
¶ 步骤二. 拆解热端组件
- 拧下固定风扇的 2 个螺丝，移除热端风扇。
- 取下硅胶套。
- 取下固定卡扣（固定卡扣用于固定陶瓷加热片和热敏电阻）。
- 移除陶瓷加热片和热敏电阻。
¶ 步骤三. 组装Conch Hotend热端组件
- 检查你拿到的热端组件完好无破损或脏污。
- 打开导热硅脂包并挤到棉签上。
- 在安装陶瓷加热片的位置以及侧面热敏电阻孔内充分涂抹导热硅脂。

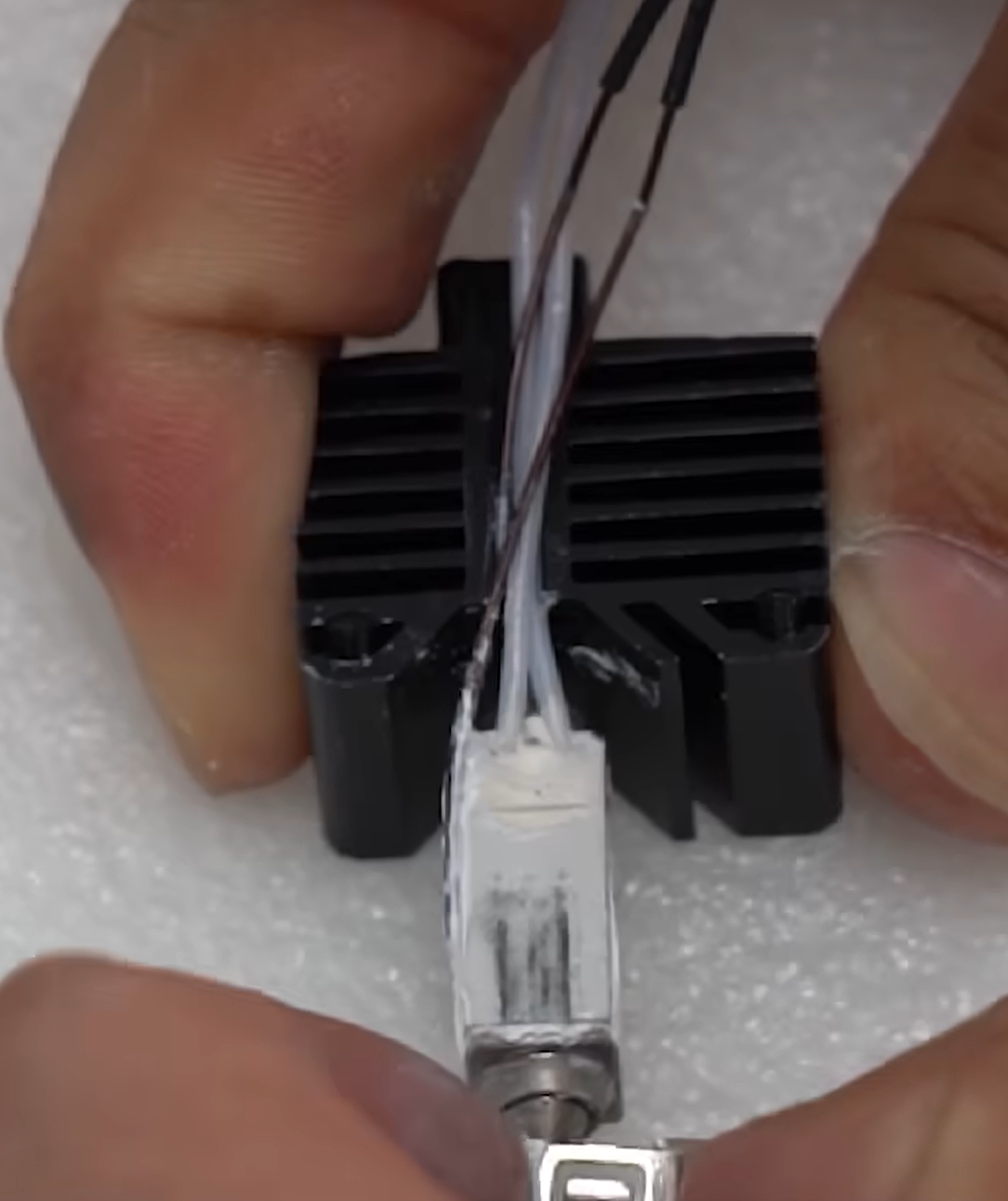

- 将热敏电阻放入孔中，确保电线穿过散热器线槽。
- 轻轻放置陶瓷加热片，确保导线再次穿过散热器导线通道。
- 慢慢向上移动固定夹（注意夹在热敏电阻上方的一侧有一个凸起）。

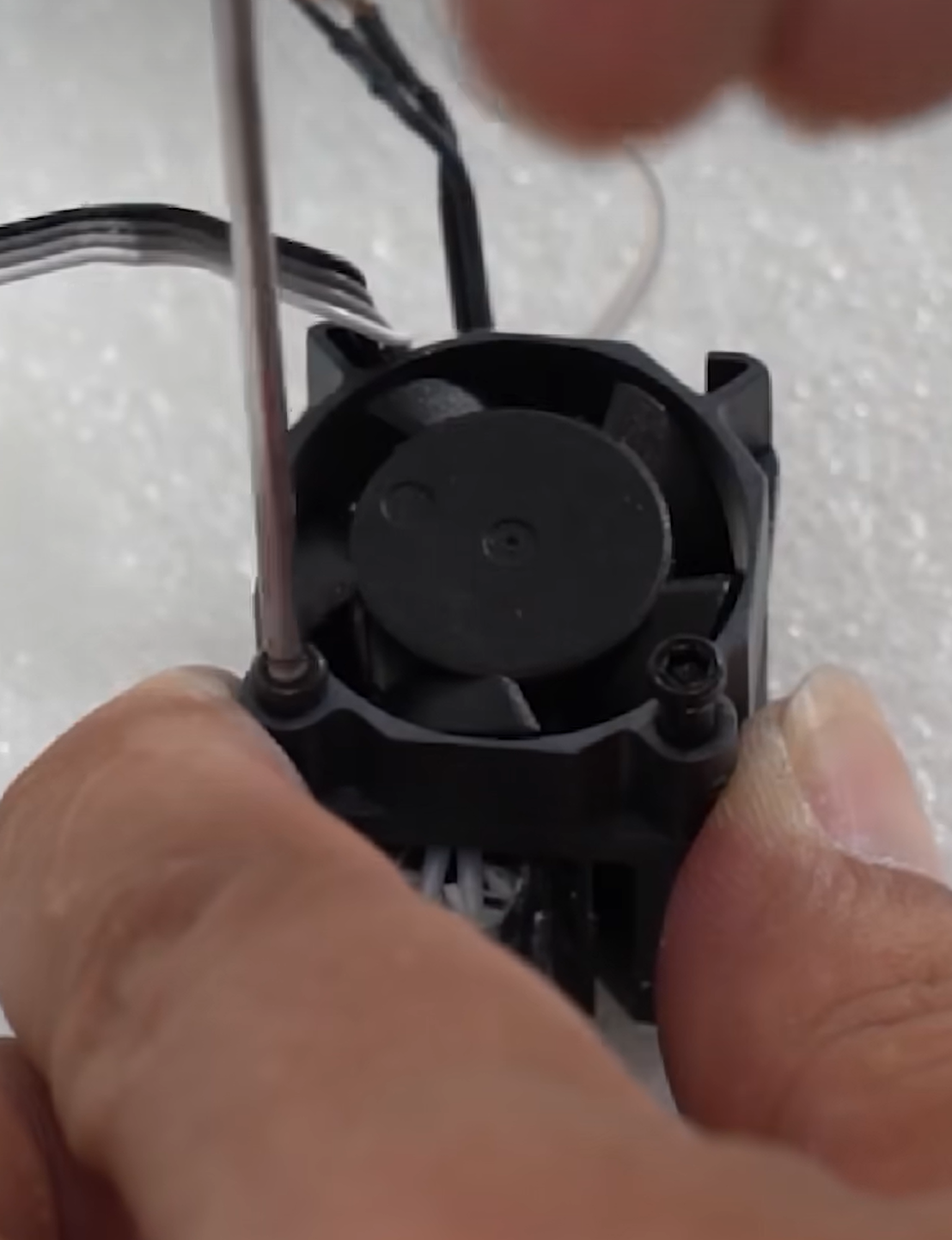

- 锁入 2 个螺丝固定热端风扇。
¶ 步骤四. 将热端组件安装到工具头
- 放置完整的热端组件，使 2 个螺丝孔位于支架后面。
- 依次装入 2 个螺丝，然后将螺丝拧紧。
- 连接陶瓷加热线、热敏电阻线、冷却风扇线，。
- 将所有松散的电缆穿过塑料线夹。
¶ 步骤五. 安装M6喷嘴并热紧（仅针对M6版本热端）
- 取出M6喷嘴，检查喷嘴完好无破损，喷嘴口部无脏污或堵塞。
- 将M6喷嘴拧至热端上。
- 给打印机插上电源并打开开关。
- 在屏幕上将喷嘴温度设置到250℃，等待加热完成。
- 取出7.0开口扳手，将其卡在M6喷嘴上并拧紧，拧紧力矩建议控制在2N·m左右。
- 装上硅胶套，注意槽口位置应与散热器线槽在同一侧。
