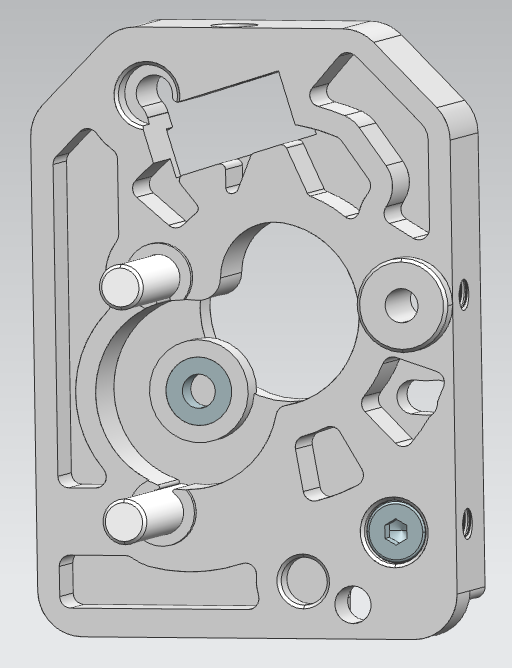

1.背板注塑件放3*6*2.5轴承,预埋一颗圆头螺丝M3x9。

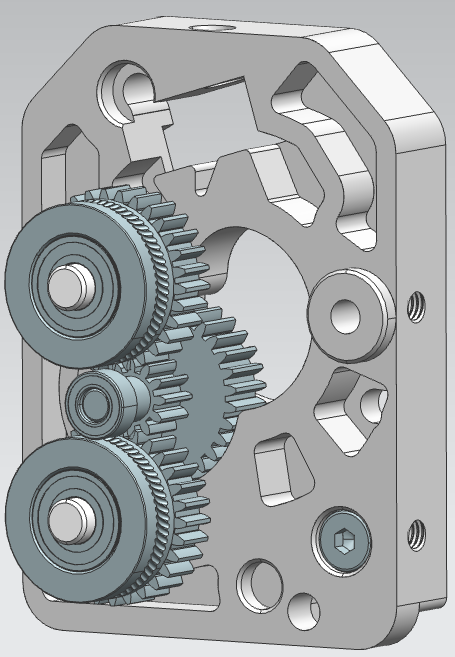

2.放入压接传动齿轮和放入两颗压接好的啮合齿轮,确保啮合齿轮内上下各塞入两颗轴承,传动齿轮上方预压轴承。

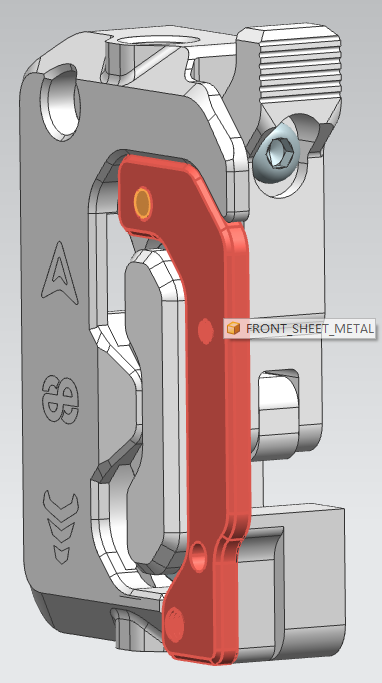

3.压臂安装到前注塑件上,前注塑件用圆头螺丝M3x9连接金属前盖板,以此约束压臂

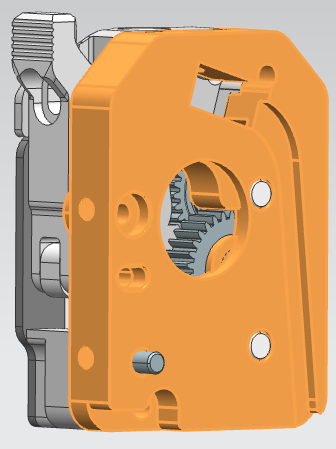

4.安装后盖

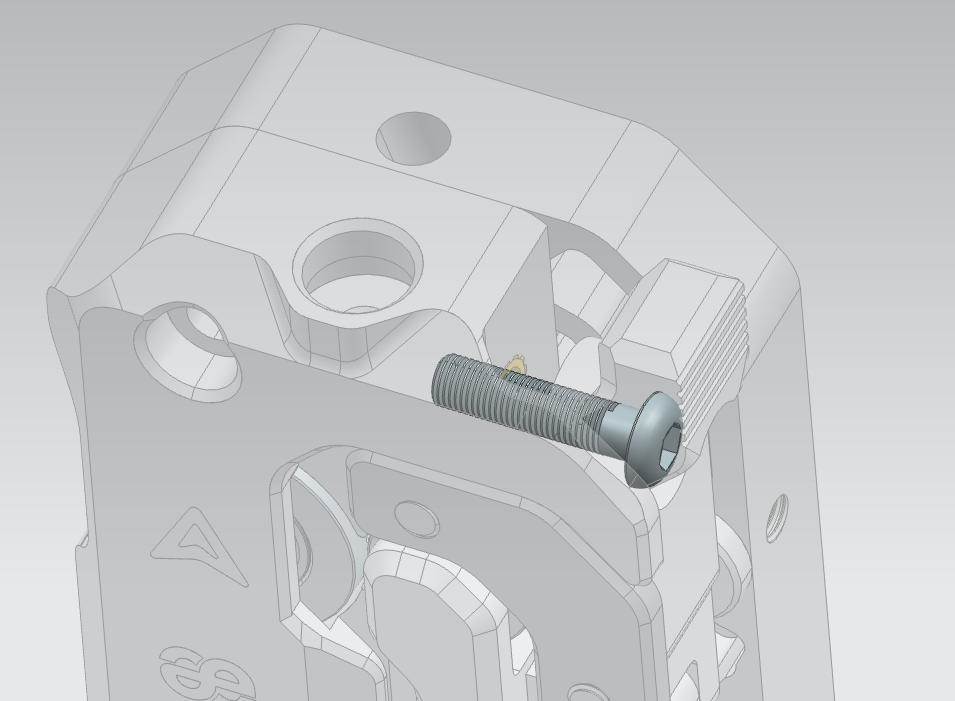

5.压臂放入弹簧侧面锁入圆头螺丝M3x12拧至轻微受力即可

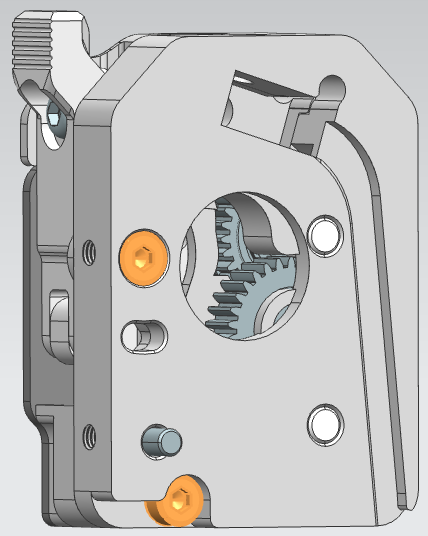

6.锁紧前后盖(上塞打螺栓M2.5x3x15轴穿过压臂组件的轴)(下方圆头螺丝M3x16)

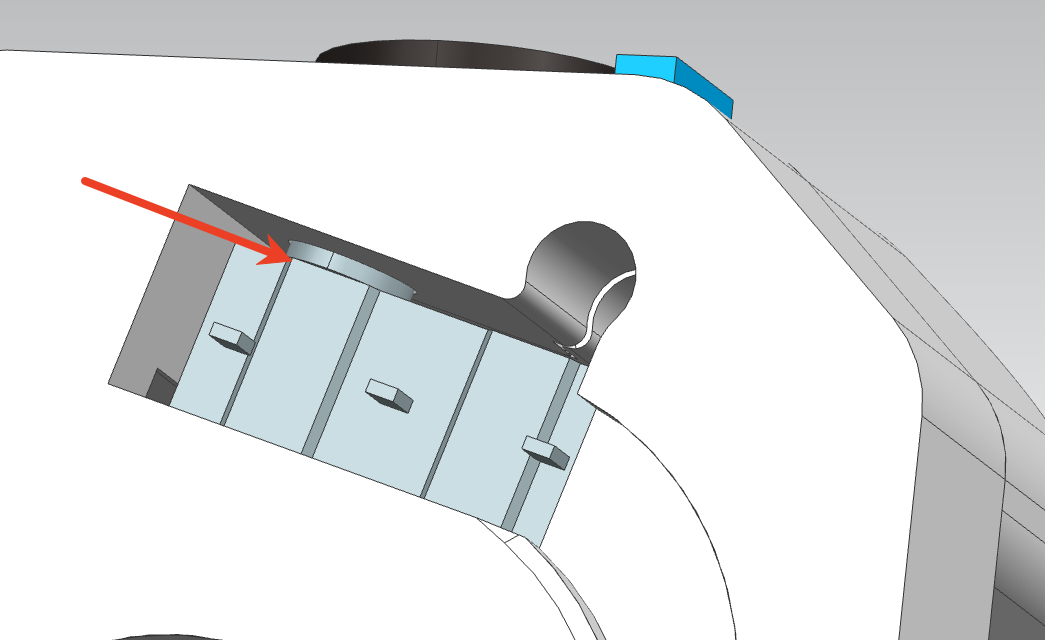

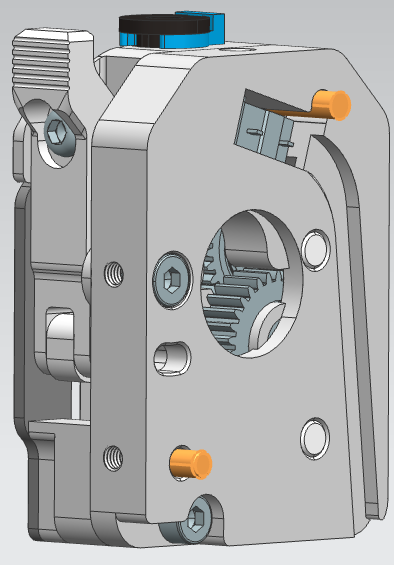

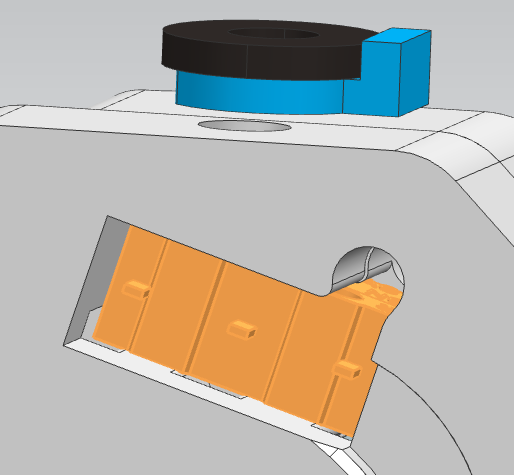

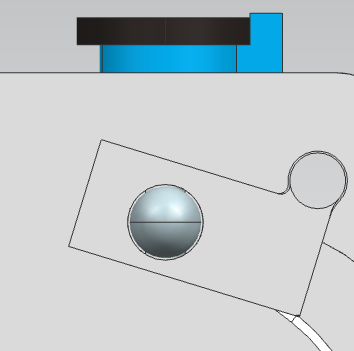

7.安装断料传感器(放入4mm钢珠和微动开关,微动开关从上到下用M2x10自攻螺丝锁紧)



(锁紧后可以看到螺丝头端面顶住微动,且微动开关拉拽不晃动)
8.安装电机(杯头螺丝M3x20和步骤3预埋的圆头螺丝M3x9)
